Zero3esにBluetoothを内蔵する 完成

ようやく納得できる仕上がりになった


結局二ヶ所のスイッチが必要になったが、OFFすることにより
USBも今のところ問題なく使用できている（ONのままUSBに何か接続すると壊れるかもしれない）

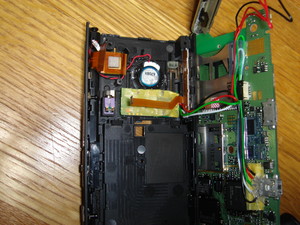

配線は左ドングル、右Zero3es

1--ｽｲｯﾁ--1 +vcc
2--------2 -DATA
3--------3 +DATA
4--ｽｲｯﾁ--4 ID
4--------5 GND

結局、はじめにGNDで電源制御しようとしていたのが間違いだった
Vccを接続した状態でDATA線のどちらか一つでも接続するとUSBがPCより認識できない
動作確認などで１０回以上はバラシたんじゃないだろうか・・・
＜注意事項＞
※改造は自己責任で
Pocket の手でレジスト変更するとパワーマネージメントが効かない（原因不明）
手動でTREなど使ってBluetooth・GPSを有効にする
Zero3esの基盤右下端にある小さなスイッチに注意、簡単に可動部分が取れます・・・
無いと起動しないかもしれない。一度電源が入らない状態になり、ヤッテしまったー・・・と思ったが
これが取れており、直すと電源入った。（中途半端な組み付けも原因していた可能性もある）
普通の携帯と比べればずいぶんスペースはあるが、無駄に長い＆太い配線は入らない
バイブレーションモーターが動かなかったり、SIM・タッチペン挿入口にストレス

＜参考＞
バラシ
http://d.hatena.ne.jp/kzou/20060729
http://www.geocities.co.jp/frontier2468/w-zero3_es/w-zero3_ms_elec.htm
配線
http://ja.wikipedia.org/wiki/Universal_Serial_Bus
http://www.bekkoame.ne.jp/~t-imai/s3usb01.html
